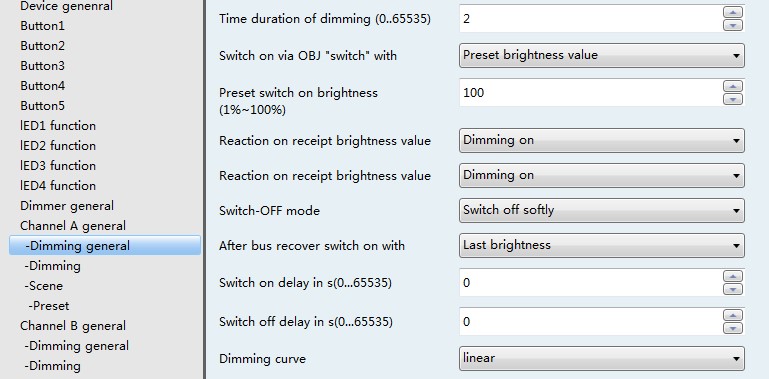

图 5.11 参数“X: dimming general”设置界面

  参数 “Time duration for dimming （ 0..65535 ） ”

该参数设定调光的时间。不论是 brightness ，还是 switch 调光方式，

在选用了 Dimming on 或 Dimming off 调光的时间时，最大允许输入时间 65535s 。

参数 “Switch on via OBJ ‘switch’ with”

该参数表示用 switch 这个方式来开灯的时候，亮度值是选用上一个亮度，还是用预设的值。

可选项：

Preset brightness value

Last brightness

选项为 “Presetbrightness value” 时， switch 方式开灯时的亮度值为参数 “Preset switch on brightness(1% ～ 100%) ” 所预设的值。

当 switch 预设值小于亮度低限值时，开启灯时的亮度值为亮度低限值；

当 switch 预设置值大于亮度高限值时，开启灯时的亮度值为亮度高限值。亮度的高低限值在图 6.5 参数 “CH X dimming” 设置界面中设置。在设置参数 “CH X dimming” 时再说明。选项为 “last brightnessvalue” 时， switch 方式开灯时的亮度值为上一非暗状态的亮度值，假如 switch 方式开灯是在总线复位后第一动作执行的，且总线复位后灯是关的，那么 switch 开灯时的默认亮度值为 128 ；其它情况下 switch 方式开灯都为上一有亮度状态的亮度值。

参数 “Presetswitch on brightness(1% _～ 100%)”

该参数用于设定 “switch” 方式开灯的亮度值，亮度范围 1% ～ 100% 。

参数 “Switch ondelay in s(0..65535)”

该参数用于设置延时开的时间，最大 65535s 。

 参数 “Switch offdelay in s(0..65535)”

该参数用于设置延时关的时间，最大 65535s 。

参数 “reaction on receipt of switch on value”

该参数表示“switch”调光方式的时候开灯选择的时间，可选项：

Dimming on

Switch on softly

选项为 “Dimming on” 时， “switch” 调光时间由参数 “ Time duration for dimming（ 0..65535 ）”设定。

选项为 “Switch on softly” 时， “switch” 调光时间为默认的 2s 。

   参数 “Reaction on receipt brightness value”

该参数表示“brightness”调光方式的时候选择的时间，可选项：

Dimming on

Switch on softly

选项为 “Dimming on” 时， “switch” 调光时间由参数 “Time duration for dimming （ 0..65535 ） ” 设定。

选项为 “Switchon softly” 时， “switch” 调光时间为默认的 2s 。

  参数 “Switch-offmode”

该参数表示“switch”调光方式的时候关闭的时间，可选项：

Dimming off

Switch off softly

Switch off instantly

选项为 “Dimming off” 时， “switch” 调光时间由参数 “Time duration for dimming （ 0..65535 ） ” 设定。

选项为 “Switchoff softly” 时， “switch” 调光时间为默认的 2s 。

选项为 “switch off instantly” 时，时间为 0 ，立即关闭。

参数 “After bus recover switch on with”

该参数设置总线复位后的动作，选掉电前的亮度，或者是指定的亮度。可选项：

Preset brightness value

Last brightness value

选项为“Presetbrightness value ”时， _{总线上电复位时的亮度值为后面参数} “Bus recover preset brightnessvalue(0%～100%)” 输入的亮度预设值。当总线上电复位输入的预设值小于亮度低限值时，总线上电复位时的亮度值为亮度低限值；当预设值大于亮度高限值时，总线上电复位时的亮度值为亮度高限值。选项为“Last brightness value”时，总线上电复位时的亮度值为掉电前的亮度值。参数下载完成时，同时也执行了一次总线复位操作。

参数 “Bus recoverpreset brightness value(0% _～ 100%)”

该参数用于设定总线上电复位时的亮度值，亮度范围 0%～100%。
