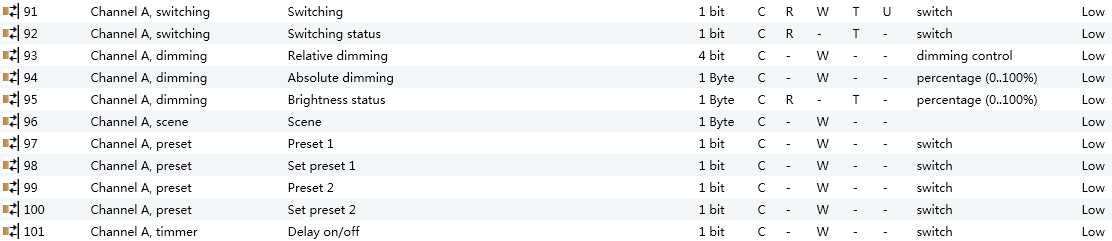

图 6.11 Relay 通用通讯对象
|
编号 |
功能 |
通讯对象名称 |
数据类型 |
属性 |
||||
|
91 |
Switching |
Channel X, switching |
1bit |
W,C |
||||
|
这个通讯对象仅用来开关调光器。设备通过这个通讯对象接收开关指令，若接收到逻辑值为 “1” 的报文，调光器开关打开， “0” 则开关关闭。 |
||||||||
|
92 |
Switch status |
Channel X, switching |
1bit |
C,R, T |
||||
|
这个通讯对象用来把当前 switch 状态报告给总线。 switch 的状态在亮度值大于 0 的时候，这个通讯对象发送 “1” 至总线；当前亮度值为 0 时，发送 “0” 至总线。参数 “Status report” 选项为 “It’s new status” 时，该通讯对象启用。 |
||||||||
|
93 |
Relative dimming |
Channel X, dimming |
4bit |
C,W |
||||
|
通过这个通讯对象进行往上或往下调光，当输入值为 1~7 时是往下调光，在这个范围值越大，往下调光幅度越小，为 1 时往下调光的幅度最大，为 7 时最小， 0 是停止往下调光；当输入值为 9~15 时是往上调光，在这个范围值越大，往上调光幅度越小，为 9 时往上调光的幅度最大，为 15 时往上调光幅度最小， 8 是停止往上调光。 |
||||||||
|
94 |
Absolute dimming |
Channel X, dimming |
1byte |
C,R,T |
||||
|
这个通讯对象通过接收亮度值来开启或关闭调光器，若接收到的亮度值大于 0 ，则开启调光器，若接收到的亮度值 “0” ，则调光器可能关闭，或亮度维持在低限值，由亮度调光里的参数设置决定。 |
||||||||
|
95 |
Brightness status |
Channel X, dimming |
1byte |
W,C |
||||
|
这个通讯对象用来把当前通道输出亮度报告给总线，亮度值不论什么原因改变，通讯对象都会发送数据到总线，并报告当前的亮度值；参数 “Brightness value OBJ transmit after dimming” 选项为 “Transmit new brightness” 时，该通讯对象启用。 |
||||||||
|
96 |
Scene |
Channel X, scene |
1byte |
C,W |
||||
|
通过这个通讯对象发送一个 8bit 的指令可以调用或存储场景。这个通讯对象只要在使能了场景功能时才被启用。下面详细说明 8bit 指令的含义。 设一个 8bit 指令为 ( 二进制编码 ) ： FXNNNNNN F: 为 “0” 调用场景；为 “1” 则为存储场景； X ：未使用，保留； NNNNNN ：场景号（ 0…63 ）。 参数设置选项是 1~64 。
|
||||||||
|
97 |
Preset 1 |
Channel X, preset |
1bit |
W,C |
||||
|
这是预设值 1 的通讯对象，通过这个通讯对象可以调用设置的预设值，接收到逻辑值为 “0” 的报文时，调光器开启的亮度由参数 “brightness value at obj=0” 决定，接收到逻辑值为 “1” 的报文时，亮度由参数 “brightness value at obj=1” 决定。 这个通讯对象在 preset1 激活后才被启用。 |
||||||||
|
98 |
Set preset 1 |
Channel X, preset |
1bit |
W,C |
||||
|
这个通讯对象用于修改预设值 1 的亮度值，参数 “Preset 1 can be set via the bus” 选项为 “Enable” 时才被启用。通过这个通讯对象可以把当前的亮度状态保存为新的预设值，逻辑值 “0” 把当前亮度状态保存到参数 “brightness value at obj=0” 中，即替换参数中所设的值。逻辑值 “1” 把当前亮度状态保存到参数 “brightness value at obj=1” 中，即替换参数中所设的值。 |
||||||||
|
99 |
Preset 2 |
Channel X, preset |
1bit |
W,C |
||||
